| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QFMH |
| 모델 번호: | SK30,SK40,SK50 |
| 최소 주문 수량: | 10PCS |
| 가격: | USD 10/PC |
| 포장 세부 사항: | 팩 |
| 배달 시간: | 5 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 10000pcs 달 |
| 적용: | CNC 기계 | 브랜드: | SK |
|---|---|---|---|
| 코팅: | 주석 | 색상: | 은 |
| 소재: | 카바이드 강 | 패키징: | 팩 |
| 섕크 직경: | 3mm-25mm | 표면 처리: | 끝마무리 |
| 허용한도: | 0.001 밀리미터 | 종류: | 툴 홀더 |
| 길이: | 100 밀리미터 | 크기: | SK40 ER32 |
| 무게: | 1.1kg | ||
| 강조하다: | DIN69871 SK ER 콜렛 턱,SK ER 콜릿 척 |
||

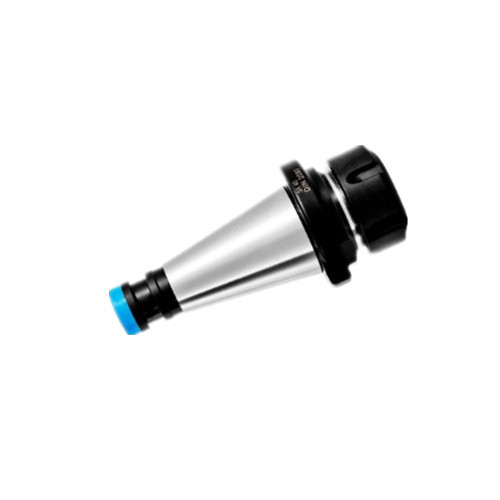

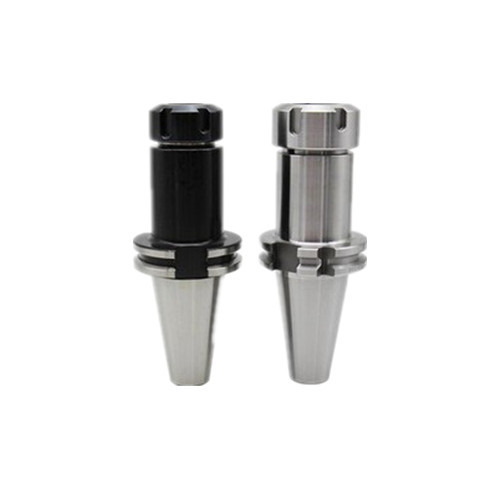

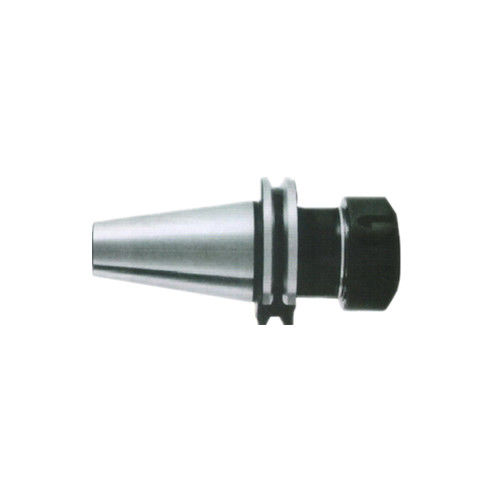

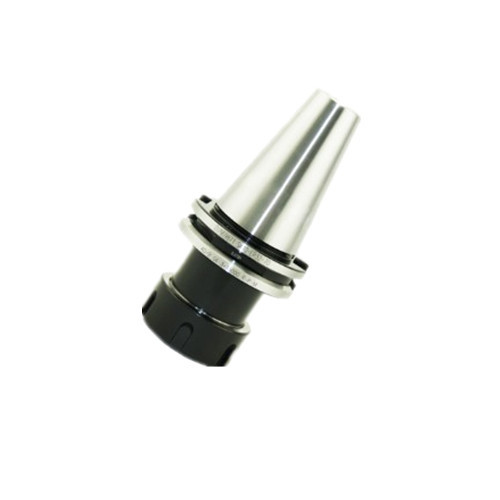

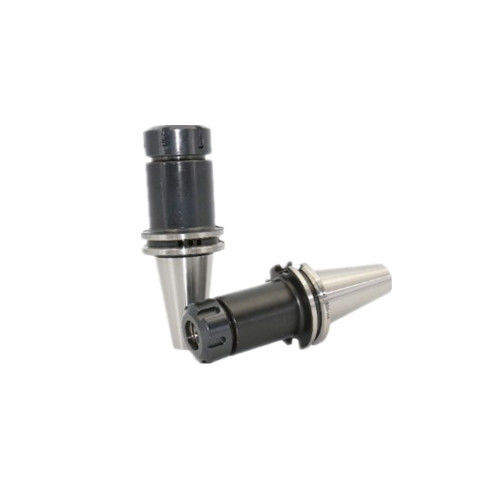

SK ER 콜렛 척, 다양한 크기의 DIN69871 콜렛 클램핑 도구 홀더, 고 정밀 SK 턱 도구 홀더, 균형 G6.3 또는 G2.5 선택. 안정성과 정확성을 향상.도구 손잡이의 경도는 58-60도입니다, 실제 둥글기는 0.008mm 미만이고, 바디의 정확도는 0 미만입니다.005, 류트 정확도는 0.005mm 미만, 소음이 낮고, 바람 저항은 작고, 반복 클램핑 정확도는 높습니다.
1SK ER Collet Chuck 도구 턱의 톱니 정확도 7:24는 AT3보다 낮으며 표준 크기의 일부는 독일에서 제조 된 표준 검사 장착 장치에 의해 검사되었습니다.
2. SK ER 콜렛 척 내부 콘은 표준 공기 측정기로 테스트됩니다. 큰 끝의 접촉 면적 비율은 90% 이상입니다.
3도구 손잡이 몸의 내부 콘 롤아웃은 0보다 작습니다.002.
4도구 손잡이의 동축성, 0.005mm/0.008mm 클램프와 함께, 전체 정확성의 최고점은 0.005mm/0.008mm를 초과하지 않습니다.
5손잡이 스레드와 견과류 스레드 등급은 4H입니다. 모든 끝은 열리고 멈춥니다.
6. 동적 균형: G6.3 12000/18000 RPM G2.5 15000/20000 RPM 수요에 따라 만들 수 있습니다. 그것은 또한 고객의 필요에 따라 사용자 정의 될 수 있습니다.
7SK ER 콜렛 Chuck 재료: 20CrMnTi.
8SK ER 콜렛 척 강도: HRC 56도-60도
9탄소화 깊이: > 0.8.
10-185°C 크라이오겐 처리, 20시간 열성 노화
11. SK ER 콜렛 척 외관 가공 전류 없는 니켈 접착은 진식 저항성, 마모 저항성 및 진식 저항성을 향상시키고 더 나은 항 경화 효과를 달성합니다.
| 모델 번호 | L | L1 | D | d1 | d2 | d3 | T | KGS |
| SK30-ER11M-70 | 117.8 | 70 | 50 | 16 | 11 | 15 | M6*1P | 0.5 |
| SK30-ER11M-100 | 147.8 | 100 | 50 | 16 | 11 | 15 | M6*1P | 0.6 |
| SK30-ER11M-120 | 167.8 | 120 | 50 | 16 | 11 | 15 | M6*1P | 0.7 |
| SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | 21 | M12*1.75P | 0.55 |
| SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | 21 | M12*1.75P | 0.65 |
| SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | 21 | M12*1.75P | 0.75 |
| SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | 27 | M12*1.75P | 0.7 |
| SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | 27 | M12*1.75P | 0.8 |
| SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | 27 | M12*1.75P | 1 |
| SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | 15 | M6*1P | 1.2 |
| SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | 15 | M6*1P | 1.5 |
| SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.2 |
| SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.3 |
| SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.5 |
| SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.6 |
| SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.2 |
| SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.55 |
| SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.7 |
| SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.8 |
| SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | 15 | M6*1P | 3.8 |
| SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | 15 | M6*1P | 3.9 |
| SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | 15 | M6*1P | 4 |
| SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | 15 | M6*1P | 4.1 |
| SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | 15 | M6*1P | 4.2 |
| SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | 21 | M12*1.75P | 3.9 |
| SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4 |
| SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.1 |
| SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.2 |
| SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.3 |
| SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.1 |
| SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.2 |
| SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.4 |
| SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.6 |
