| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QFMH |
| 모델 번호: | ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50 |
| 최소 주문 수량: | 10PCS |
| 가격: | USD 1/PCS |
| 포장 세부 사항: | 플라스틱 상자 |
| 배달 시간: | 5DAYS |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 10000 PC / 달 |
| 정확도: | 0.008 밀리미터 | 적용: | CNC 기계, 제분기, 드릴 기계 |
|---|---|---|---|
| 클램핑 범위: | 1-40mm | 특징: | 고 정밀도, 고급 품질, 긴 서비스 라이프 |
| 단단함: | HRC50-55 | 열처리: | 고주파냉각 |
| 소재: | 65Mn | 패키지: | 플라스틱 박스 / 통 / 팔레트 |
| 제품 이름: | 정확성 ER 마개 | 크기: | ER11, ER16, ER20, ER25, ER32, ER40 |
| 강조하다: | DIN6499B 표준 ER 콜렛,65Mn 소재 가공 쿨렛,ER25 콜렛 |
||

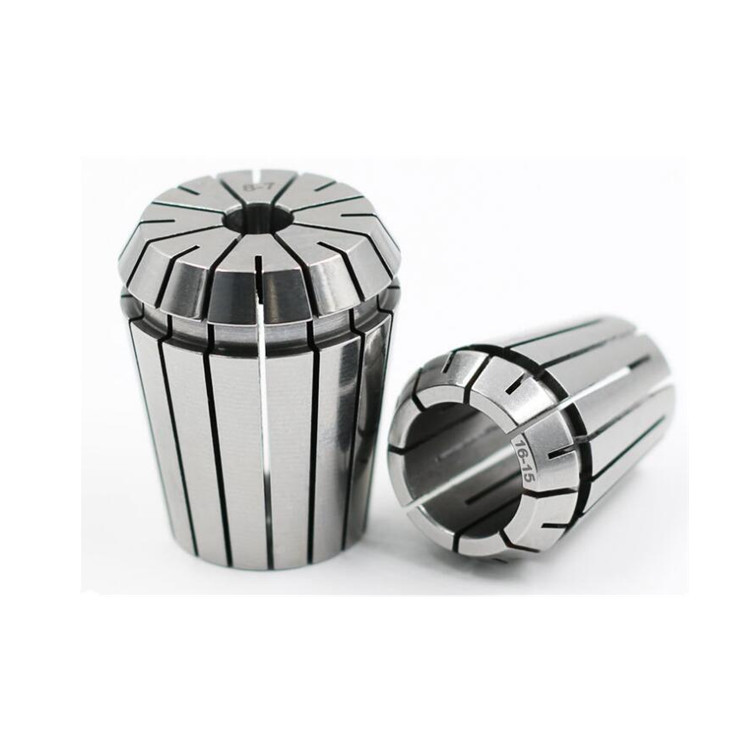

65Mn 재료와 DIN6499B 표준 ER 콜렛 턱
고 정밀 클램핑 1-20mm CNC ER32 스프링 ER 콜렛, 그것은 뚫고 쇄기 도구 또는 쇄기 도구를 감옥에 사용하는 고형 고정 장치의 일종입니다. Er 콜렛으로도 알려져 있습니다.그것은 또한 고정 및 가공 될 부분의 고정 잠금 장치의 종류를 강화하는 데 사용할 수 있습니다에어 스프링 턱은 큰 클램핑 힘, 넓은 클램핑 범위 및 좋은 정밀도를 가지고 있습니다. 그것은 널리 boring, 프레싱, 드릴링, 탭, 밀링 및 조각에 사용됩니다. 에어 턱, 스프링 턱의 종류,일반적으로 CNC 도구 홀더에 사용됩니다.

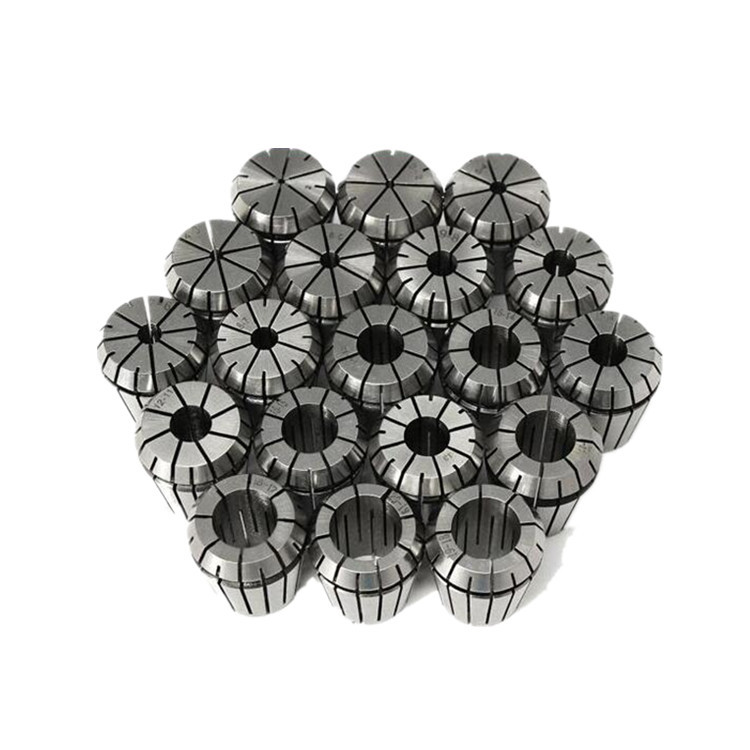

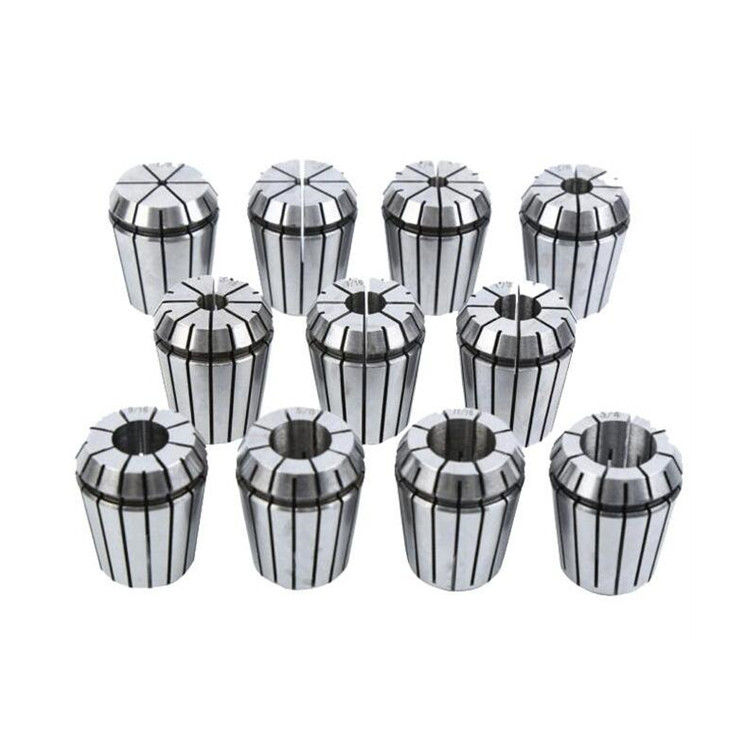

ER Collet Chuck Set /ER20 ER32 ER25 ER40 ER16 ER 헐링 헐링 헐링 헐링 헐링
1.ER 콜렛은 뚫고, 밀링, 탭 및 밀링을 포함한 다양한 처리에 사용됩니다.
2소재: 65Mn 쿨렛 표준: DIN6499B
3강도:HRC 44-48
4전체 크기: ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50.
| 모델 | d | D | D1 | D2 | L | 접착력 용량 |
||
| ER8 | 10.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 10.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 10.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 20.5-10.0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 10.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 10.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 20.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| 모델 | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |

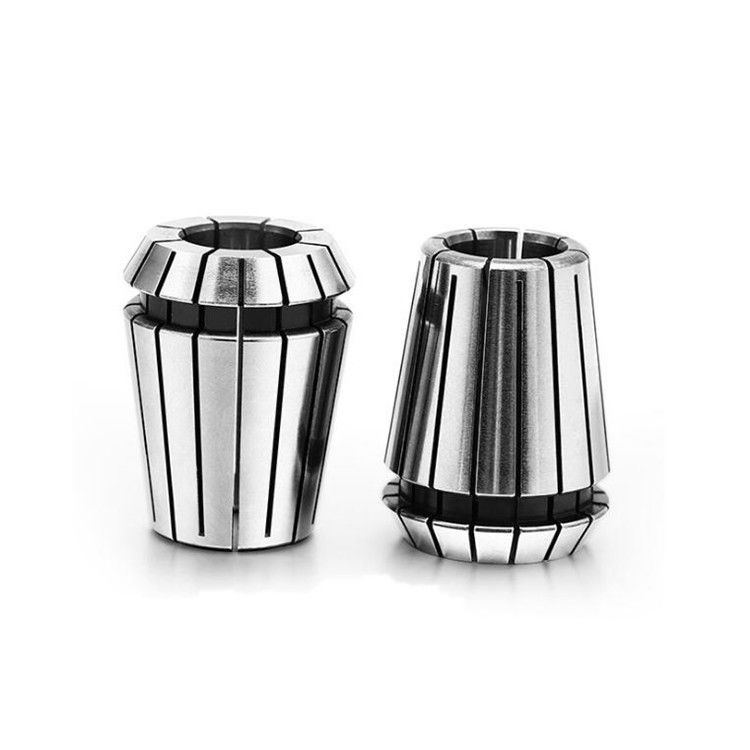

스프링 ER 콜렛 (spring ER collet) 은 기계 스핀들 (spindle) 에서 도구를 고정시키는 데 사용되는 콜렛의 일종이다. 일반적으로 밀링, 드릴링 및 턴링 작업에 사용됩니다.칼렛은 확장 및 수축을 허용하는 슬리트 시리즈가있는 고 cilindric 몸으로 구성됩니다쿨렛 안에는 도구를 안정적으로 잡기 위해 필요한 붙잡기 힘을 제공하는 스프링이 있습니다.
스프링 ER 콜렛은 일반적으로 CNC 기계에서 발견되는 ER 콜렛 턱과 함께 사용하도록 설계되었습니다. 콜렛 턱은 콜렛을 삽입하고 단단하게 할 수있는 일치하는 톱니가 있습니다..도구 가 뚜?? 에 삽입 될 때, 도구 에 반사력 을 행사 하는 스프링 에 의해 고정 된다.
스프링 ER 콜렛을 사용하는 장점 중 하나는 다양성입니다. 콜렛의 지정 범위 내에있는 한 다양한 도구 크기를 수용 할 수 있습니다.이것은 다양한 도구 크기를 사용하는 상점의 비용 효율적인 솔루션으로 만듭니다..
스프링 ER 커렛의 또 다른 장점은 높은 잡기력입니다. 커렛 내부의 스프링은 강력한 클램핑 힘을 제공합니다.가공 작업 중에 도구가 안정적으로 유지되도록 보장합니다.이것은 도구 미끄러짐을 최소화하고 가공 정확도를 향상시키는 데 도움이됩니다.
결론적으로, 스프링 ER 콜렛은 CNC 기계에 대한 다재다능하고 신뢰할 수있는 도구 보유 솔루션입니다. 그것은 강한 잡기 힘을 제공하며 다양한 도구 크기를 수용 할 수 있습니다.가공 산업에서 인기있는 선택으로.
