| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QFMH |
| 모델 번호: | SK30,SK40,SK50 |
| 최소 주문 수량: | 10PCS |
| 가격: | USD 10/PC |
| 포장 세부 사항: | 팩 |
| 배달 시간: | 5 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 10000pcs 달 |
| 적용: | CNC 기계 | 브랜드: | SK |
|---|---|---|---|
| 코팅: | 주석 | 색상: | 은 |
| 소재: | 20CrMnTi | 패키징: | 팩 |
| 섕크 직경: | 50-100mm | 표면 처리: | 끝마무리 |
| 허용한도: | 0.001 밀리미터 | 종류: | SK 툴 홀더 |
| 길이: | 70 밀리미터 | 크기: | SK50 ER32 |
| 무게: | 2kgs | ||
| 강조하다: | DIN69871 ER 도구 보유기,CNC ER 도구 보유기,DIN69871 SK ER 도구 보관기 |
||

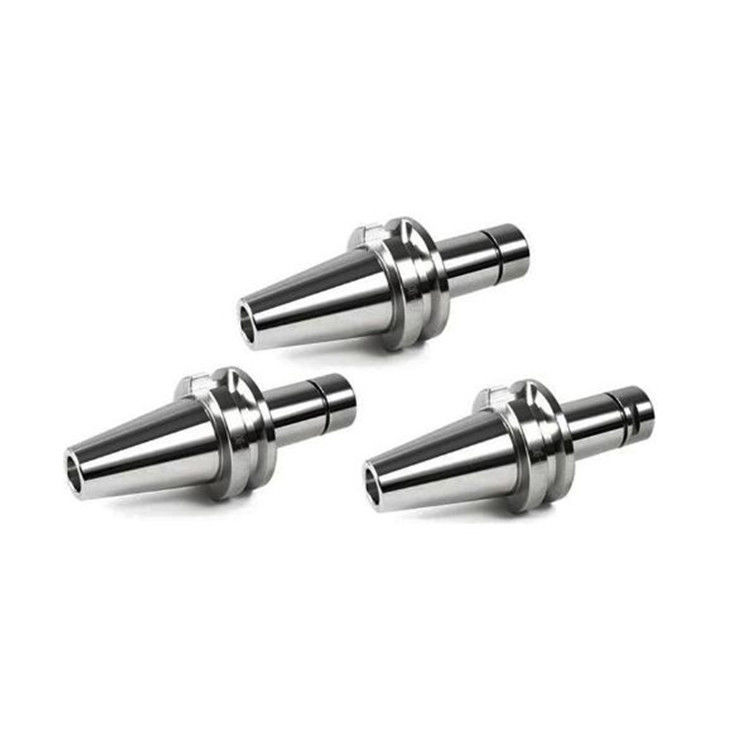

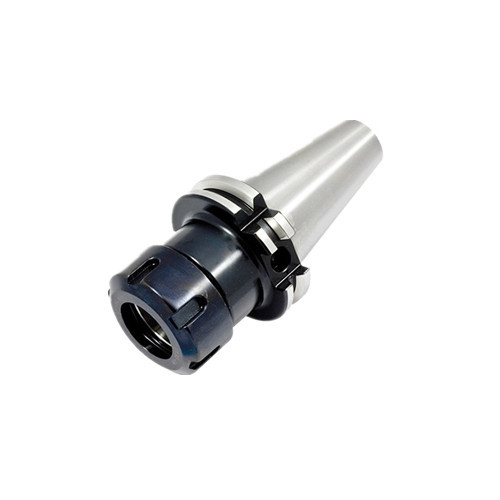

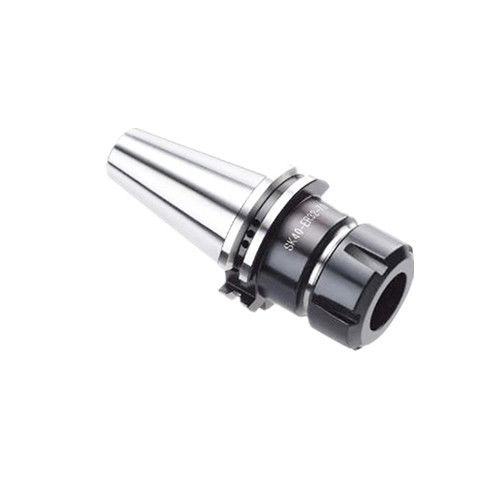

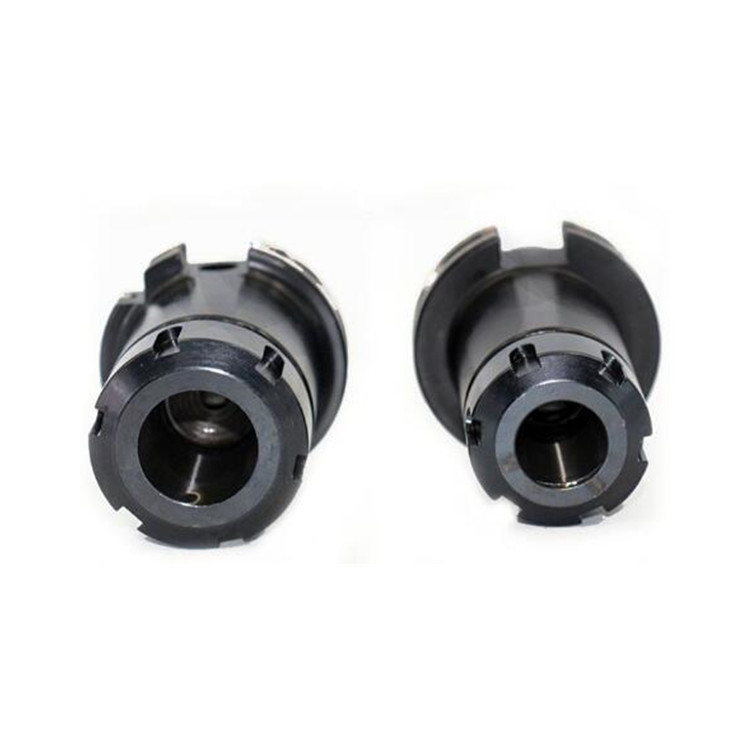

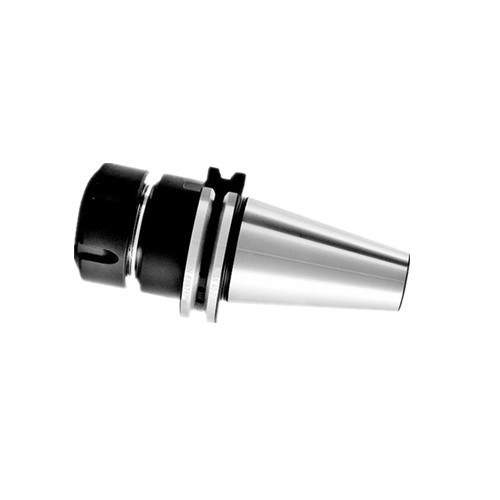

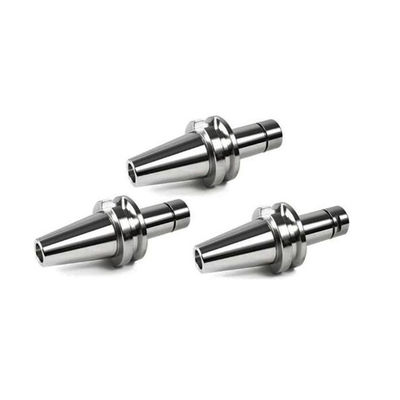

Din69871 SK ER 툴 홀더 SK40-ER32-160,sk 툴 홀더의 표준은 독일 산업 표준 DIN 69871입니다. 가공 센터의 스핀들 톱니 구멍은 일반적으로 두 가지 범주로 나?? 다.,즉, 일반 시스템 7:24의 콩과 HSK 진공 시스템 1의 콩:10SK 도구 손잡이 표준은 주로 다음 네 가지 유형으로 나뉘어 있습니다: SK A: 중앙 냉각 물 구멍이없는 SK AD: 중앙 냉각 물 구멍이있는 SK B:부근 플랜지 냉각 물 구멍, SK AD/B: 코어 및 사이드 플랜지 냉각 물 구멍이 있지만 사이드 구멍은 스레드됩니다. 코어 내부 냉각이 채택되면 옆면이 볼트로 차단 될 수 있습니다.
SK er 콜렛 턱사양
난...SK er 콜렛 턱소재:
고품질의 탄화제 합금강;
중앙 견인 강도 1000N/mm2 Min.
표면 경도는 HRC 60+/-2 ((HV 700+/-50);
강도 침투 0.8+/-0.2mm
II -SK er 콜렛 턱허용 기준
동적 평형 (예정): G6.3 12,000 rpm
동적 평형 (특정): G2.5 25,000 rpm;
마이너스 용도 0.003mm
콩 코너 허용 각도: AT3
콘 표면 거칠성: Ra 0.005 Max.
| 모델 번호 | L | L1 | D | d1 | d2 | d3 | T |
| SK30-ER11M-70 | 117.8 | 70 | 50 | 16 | 11 | 15 | M6*1P |
| SK30-ER11M-100 | 147.8 | 100 | 50 | 16 | 11 | 15 | M6*1P |
| SK30-ER11M-120 | 167.8 | 120 | 50 | 16 | 11 | 15 | M6*1P |
| SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | 21 | M12*1.75P |
| SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | 21 | M12*1.75P |
| SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | 21 | M12*1.75P |
| SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | 27 | M12*1.75P |
| SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | 27 | M12*1.75P |
| SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | 27 | M12*1.75P |
| SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | 15 | M6*1P |
| SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | 15 | M6*1P |
| SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | 15 | M6*1P |
| SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | 15 | M6*1P |
| SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | 21 | M12*1.75P |
| SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | 21 | M12*1.75P |
| SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | 21 | M12*1.75P |
| SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | 21 | M12*1.75P |
| SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | 27 | M12*1.75P |
| SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | 27 | M12*1.75P |
| SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | 27 | M12*1.75P |
| SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | 27 | M12*1.75P |
| SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | 15 | M6*1P |
| SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | 15 | M6*1P |
| SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | 15 | M6*1P |
| SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | 15 | M6*1P |
| SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | 15 | M6*1P |
| SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | 21 | M12*1.75P |
| SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | 21 | M12*1.75P |
| SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | 21 | M12*1.75P |
| SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | 21 | M12*1.75P |
| SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | 21 | M12*1.75P |
| SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | 27 | M12*1.75P |
| SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | 27 | M12*1.75P |
| SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | 27 | M12*1.75P |
| SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | 27 | M12*1.75P |
