적용: | 선반 CNC (컴퓨터에 의한 수치제어) 기계 | 브랜드: | SK ER 콜릿 척 |
---|---|---|---|
코팅: | 주석 | 색상: | 은 |
소재: | 카바이드 강 | 패키징: | 20CrMnTi |
섕크 직경: | 3mm-25mm | 표면 처리: | 끝마무리 |
허용한도: | 0.005 밀리미터 | 종류: | DIN69871 툴 홀더 |
길이: | 160 밀리미터 | 크기: | SK40 ER40 |
무게: | 1.3kgs |

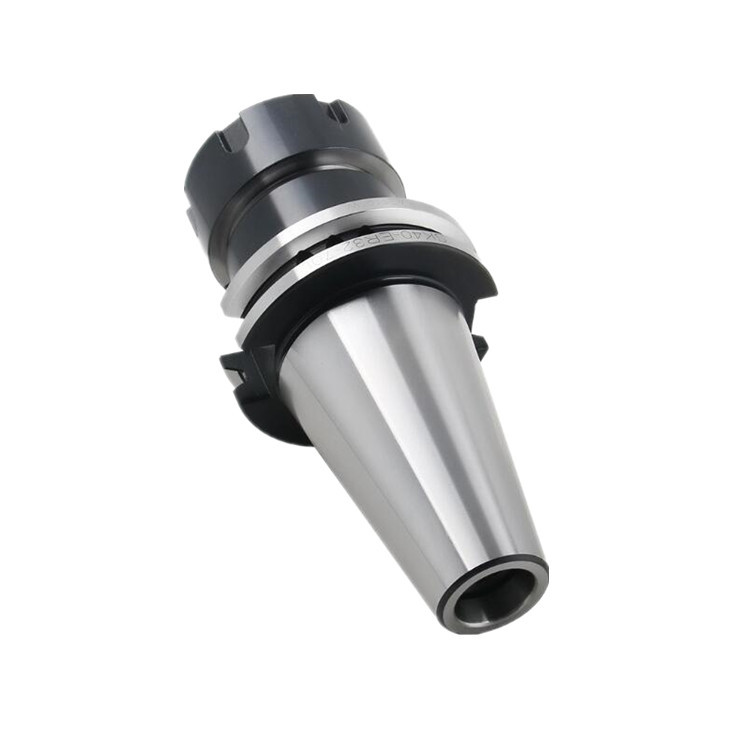

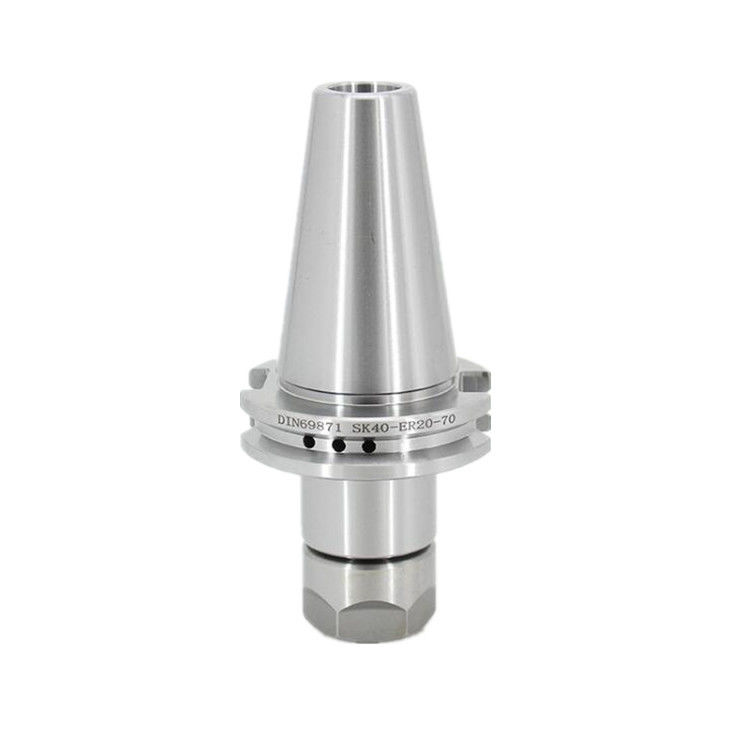

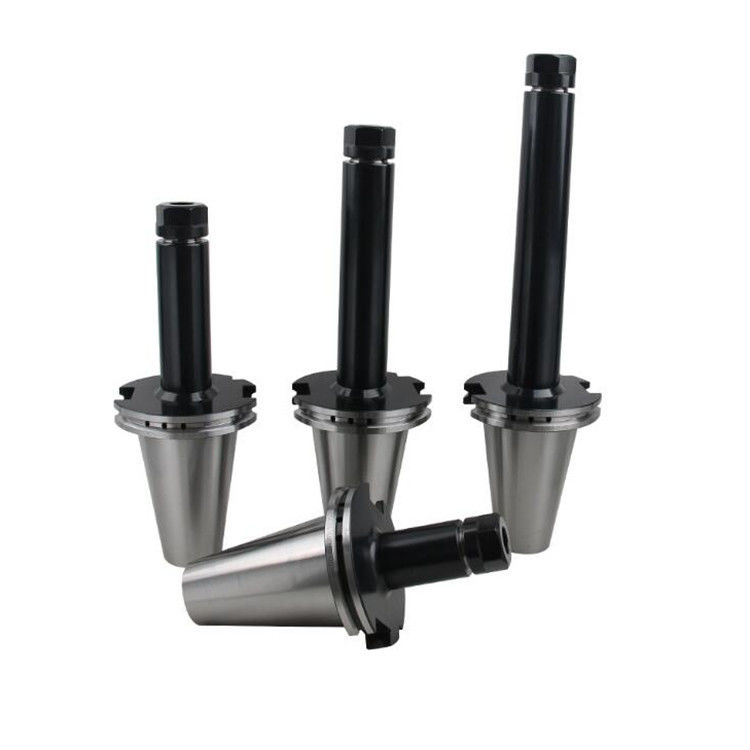

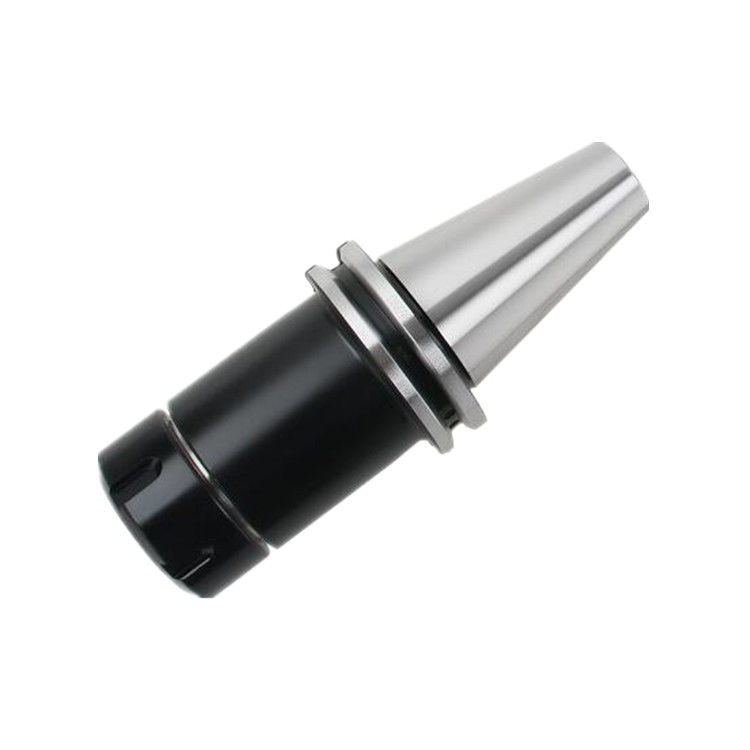

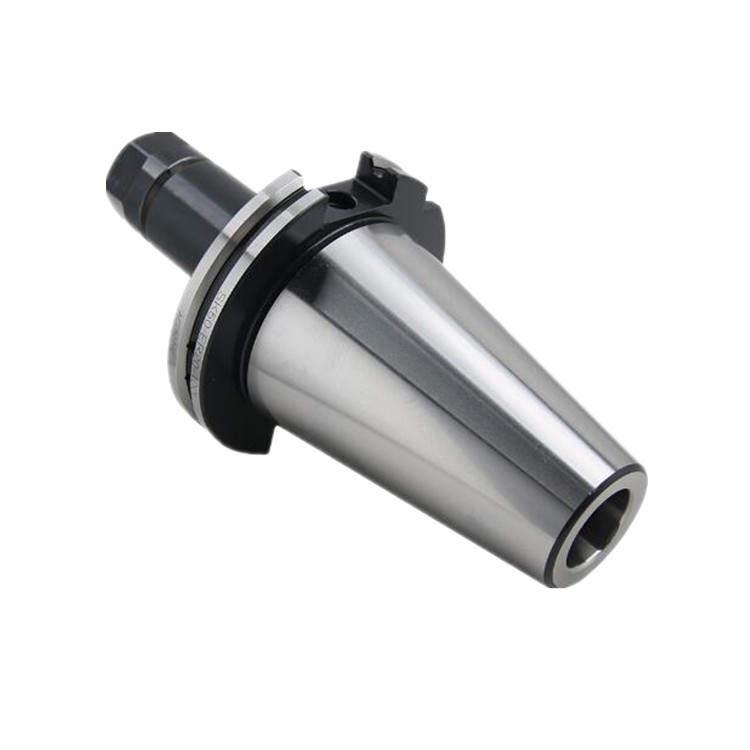

SK ER 콜렛 턱 (SK ER collet chuck) 은 프레싱 머신과 CNC 머신에서 일반적으로 사용되는 툴 홀더의 일종이다.SK ER 콜렛 턱은 콜렛 시스템을 사용합니다, 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니SK ER 콜렛 턱은 높은 정확성과 딱딱함으로 알려져 있습니다, 정확성 및 반복성을 요구하는 응용 프로그램에 적합합니다. 그들은 다양한 크기로 제공되며 도구 지름에 맞게 다른 커렛 크기를 수용 할 수 있습니다.
높은 정확성 ER 프레싱 턱 SK (DIN69871 JT) 콜렛 턱,DIN69871 SK-ER CNC 도구 보유기 기능: 주로 직지 턱 도구와 드릴과 같은 도구를 클램핑하는 데 사용됩니다. 스프링 턱 모델:ER8로 나뉘어, ER11, ER16, ER20, ER25, ER32, ER40, ER50.우리의 주로 종류에 collets,종류 도구 홀더,BT 도구 홀더,CATEE 도구 홀더,DAT 도구 홀더,NT 도구 홀더,HSK 도구 홀더 시리즈,지루한 머리 시리즈탭 콜렛, 라이브 센터, 드릴 턱 시리즈, 그리고 기타. 우리는 또한 비 표준을 지원합니다.
사양
1SK ER 콜렛 Chuck Material: 20CrMnTi
2강도: HRC 56-58
3최대 분실: <0.005mm
5탄소 깊이: 0.8mm±0.2mm
6표면 거칠성: Ra<0.005mm
7. 스프링 콜렛 Chuck 냉각 AD + B 타입은 요청에 의해 만들 수 있습니다
8주문할 때, G6.3 또는 G2 균형을 지정하십시오.5
스키 ER 콜렛 Chuck Shank 몸체 표준: DIN69871
모델 번호 | L | L1 | D | d1 | d2 | T | KGS |
SK30-ER11M-70 | 117.8 | 70 | 50 | 16 | 11 | M6*1P | 0.5 |
SK30-ER11M-100 | 147.8 | 100 | 50 | 16 | 11 | M6*1P | 0.6 |
SK30-ER11M-120 | 167.8 | 120 | 50 | 16 | 11 | M6*1P | 0.7 |
SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | M12*1.75P | 0.55 |
SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | M12*1.75P | 0.65 |
SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | M12*1.75P | 0.75 |
SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | M12*1.75P | 0.7 |
SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | M12*1.75P | 0.8 |
SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | M12*1.75P | 1 |
SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | M6*1P | 1.1 |
SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | M6*1P | 1.2 |
SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | M6*1P | 1.1 |
SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | M6*1P | 1.5 |
SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | M12*1.75P | 1.2 |
SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | M12*1.75P | 1.3 |
SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | M12*1.75P | 1.5 |
SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | M12*1.75P | 1.6 |
SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | M12*1.75P | 1.2 |
SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | M12*1.75P | 1.55 |
SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | M12*1.75P | 1.7 |
SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | M12*1.75P | 1.8 |
SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | M6*1P | 3.8 |
SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | M6*1P | 3.9 |
SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | M6*1P | 4 |
SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | M6*1P | 4.1 |
SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | M6*1P | 4.2 |
SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | M12*1.75P | 3.9 |
SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | M12*1.75P | 4 |
SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | M12*1.75P | 4.1 |
SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | M12*1.75P | 4.2 |
SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | M12*1.75P | 4.3 |
SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | M12*1.75P | 4.1 |
SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | M12*1.75P | 4.2 |
SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | M12*1.75P | 4.4 |
SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | M12*1.75P | 4.6 |
