| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QFMH |
| 모델 번호: | CATE30,CATE40,CATE50 |
| 최소 주문 수량: | 10PCS |
| 가격: | USD 10/PCS |
| 포장 세부 사항: | 플라스틱 상자 |
| 배달 시간: | 5DAYS |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 1000 PC / 달 |
| 코팅: | 주석 | 가장자리 길이를 줄이기: | 1-1/4 |
|---|---|---|---|
| 플루트: | 2 | 플루트 길이: | 2-1/2 |
| 삽입물 등급: | C2 | 삽입 모양: | 정사각형 |
| 삽입 크기: | 3/8 | 삽입물 두께: | 1/8 |
| 이름: | CATE 툴 홀더 | 전체 길이: | 120 밀리미터 |
| 섕크 직경: | 32 밀리미터 | 크기: | 32 밀리미터 |
| 종류: | CATE | 소재: | 20CrMnTi |
| 적용: | 절단 공구 | ||
| 강조하다: | 정밀 CATE 끝 밀 홀더,DIN1835B 웰든 도구 보유기,DIN6359 웰든 도구 보관기 |
||

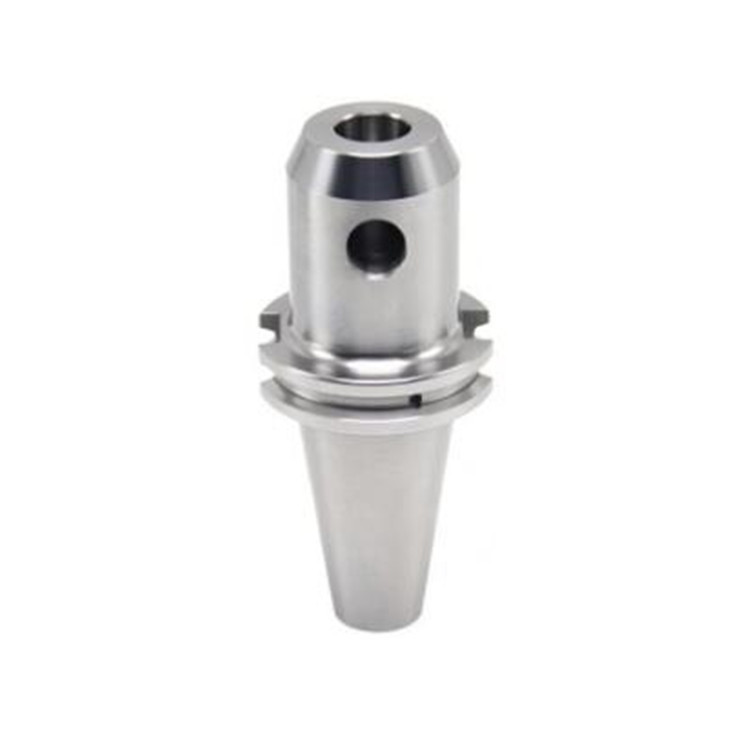

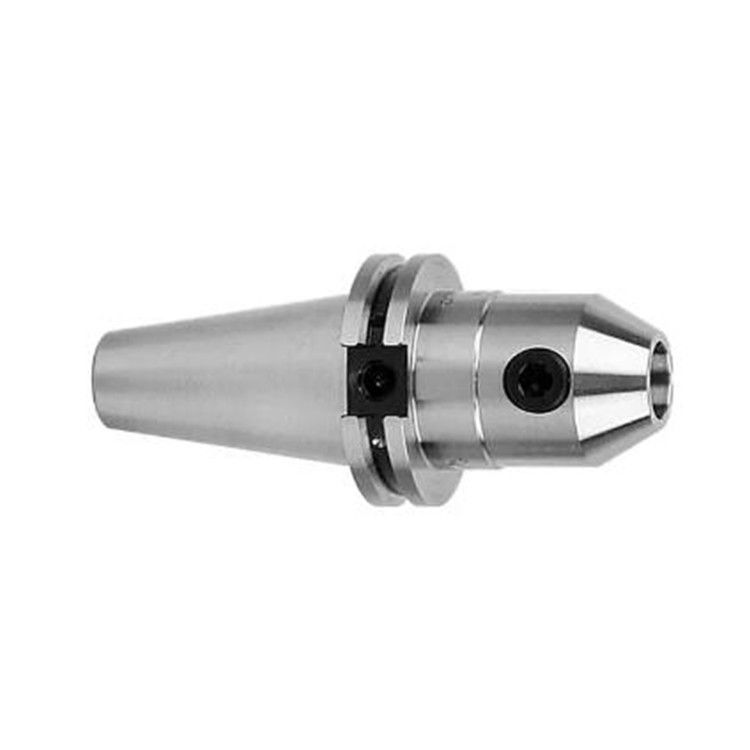

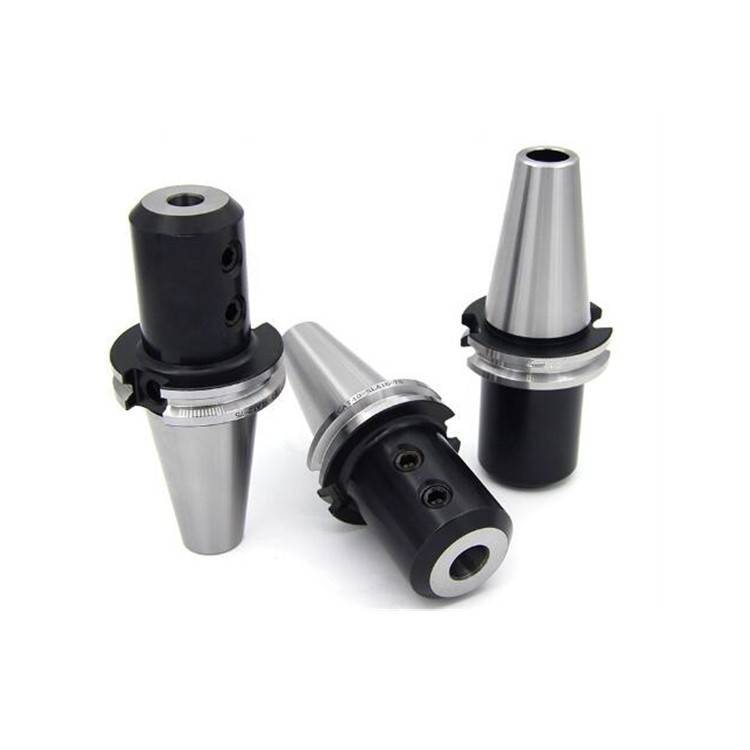

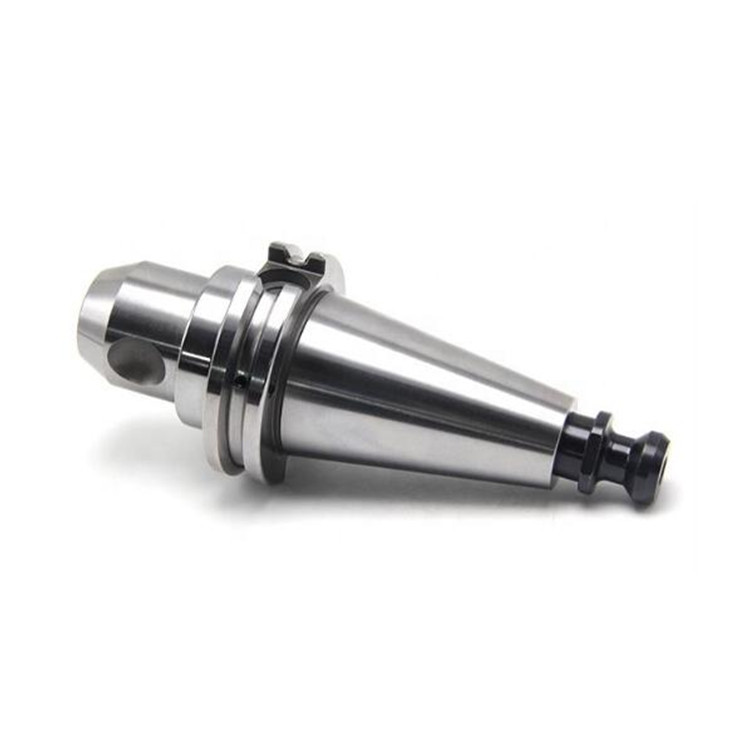

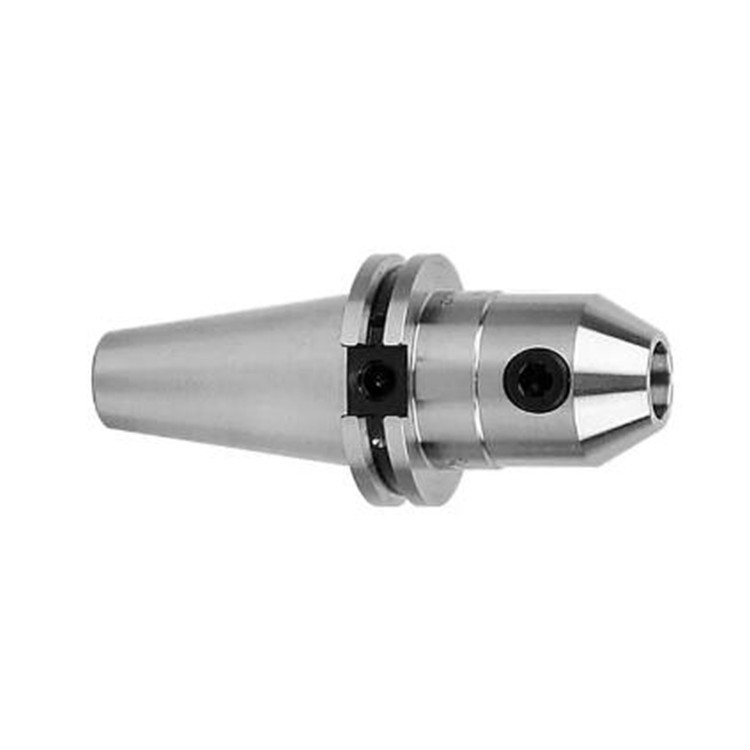

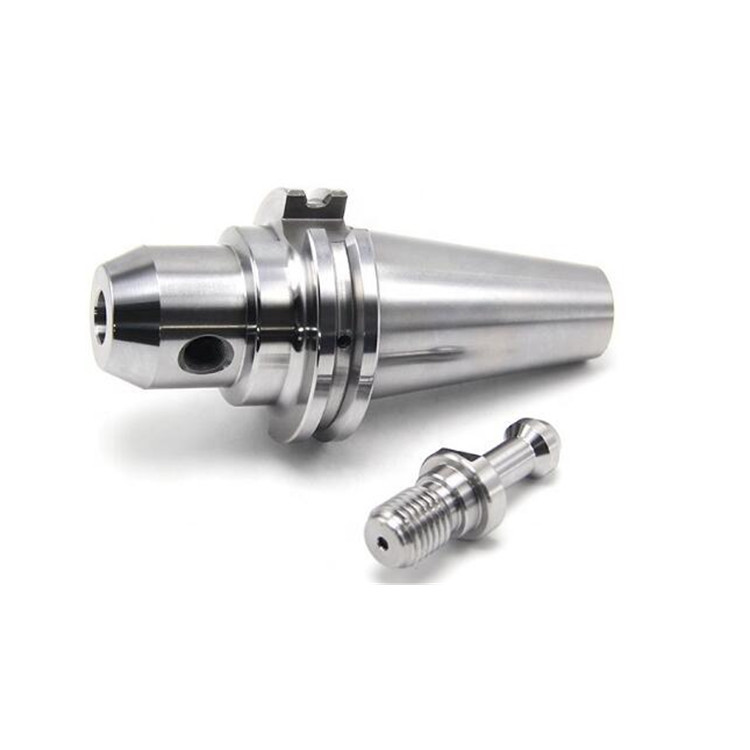

고 정밀 CATEE 끝 밀 홀더 DIN6359/1835B 웰든 도구 홀더
CATEE 사이드 잠금 끝 밀링 홀더 (CATEE Side Lock End Mill Holder) 는 밀링 기계에 사용되는 도구 홀더의 일종이다. 밀링 작업 중에 끝 밀링 또는 다른 절단 도구를 안전하게 고정하도록 설계되었습니다.
CATEE 사이드 잠금 끝 밀링 홀더는 절단 도구에 대한 단단한 잡지를 보장하는 사이드 잠금 메커니즘을 갖추고 있으며 가공 중에 움직임이나 미끄러짐을 방지합니다.이 유형의 도구 보유기는 정확성과 안정성이 중요한 고속 프레싱 응용 프로그램에서 일반적으로 사용됩니다..
CATEE 사이드 잠금 끝 밀 홀더는 가공 산업에서 널리 사용되는 CATEE (또는 CATEEer-pillar) 도구 시스템과 호환됩니다.그것은 일반적으로 밀링 기계의 스핀 들에 맞는 고리 모양의 턱을 가지고 있습니다, 그리고 절단 도구를 안정적으로 고정시키는 측면에 잠금 장치.
전체적으로 CATEE 사이드 잠금 끝 밀링 홀더는 절단 도구에 대한 안전한 잡지를 제공하여 정확하고 정확한 밀링 작업을 보장하는 신뢰할 수있는 효율적인 도구 홀더입니다.
| 모델 | D | C | L1 |
| CATEE40-SLA6-50 | 6 | 25 | 50 |
| CATEE40-SLA8-50 | 8 | 28 | 50 |
| CATEE40-SLA10-50 | 10 | 35 | 50 |
| CATEE40-SLA12-50 | 12 | 42 | 50 |
| CATEE40-SLA16-63 | 16 | 48 | 63 |
| CATEE40-SLA20-63 | 20 | 52 | 63 |
| CATEE40-SLA25-100 | 25 | 65 | 100 |
| CATEE40-SLA32-100 | 32 | 72 | 100 |
| CATEE50-SLA6-63 | 6 | 25 | 63 |
| CATEE50-SLA8-63 | 8 | 28 | 63 |
| CATEE50-SLA10-63 | 10 | 35 | 63 |
| CATEE50-SLA12-63 | 12 | 42 | 63 |
| CATEE50-SLA16-63 | 16 | 48 | 63 |
| CATEE50-SLA20-63 | 20 | 52 | 63 |
| CATEE50-SLA25-80 | 25 | 65 | 80 |
| CATEE50-SLA32-100 | 32 | 72 | 100 |
| CATEE50-SLA40-120 | 40 | 90 | 120 |
| CATEE50-SLA50-130 | 50 | 100 | 130 |
CATEE 사이드 잠금 끝 밀 웰든 도구 홀더, 절단 도구의 단단한 표면, 높은 속도 및 높은 정밀 기계장치와 함께 DIN1835-B의 홀더에 적용됩니다.도구 홀더는 일반적으로 프레싱 기계에 대한 예비 부품으로 사용됩니다.이것은 자주 변경하는 데 문제가됩니다. 도구 기기 하단 부위가 증가하여 도구 기기의 하단 부분을 완전히 덮어, 상부 및 하부 표면과 밀접한 접촉을 보장합니다.잔해를 방지하기 위해 상단과 하단 사이의 봉인 때 정밀 밀링 작업을 스냅. 도구 홀이 재료에 들어서면, 절단 도구의 회전이 감소합니다. 비트의 회전을 개선하기 때문에 절단 도구의 수명은 이전보다 증가합니다.새로운 도구 장치는 쉽게 변경되고 작업하는 직원에 익숙합니다.
1.CATEE 끝 밀 홀더 실행: 0.005mm
2.CATEE 끝 밀 홀더 재료: 합금 강철, 40Cr, 20CrMnTi
3.CATEE 끝 밀 홀더 손잡이: HRC55-60
4.CATEE 끝 밀 홀더 테퍼 허용: H5
5냉각: AD: AD / B는 요청에 따라 할 수 있습니다.
6균형: G6.3/15000rpm
7.CATEE 끝 밀링 홀더 사용: 직지 턱과 기울기 평면 DIN 1835B를 가진 클램핑 도구
