| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QFMH |
| 모델 번호: | ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50 |
| 최소 주문 수량: | 10PCS |
| 가격: | USD 1/PCS |
| 포장 세부 사항: | 플라스틱 상자 |
| 배달 시간: | 5DAYS |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 10000 PC / 달 |
| 정확도: | 0.008 밀리미터 | 적용: | CNC 기계, 제분기, 드릴 기계 |
|---|---|---|---|
| 클램핑 범위: | 1-40mm | 특징: | 고 정밀도, 고급 품질, 긴 서비스 라이프 |
| 단단함: | HRC50-55 | 열처리: | 고주파냉각 |
| 소재: | 65Mn | 패키지: | 플라스틱 박스 / 통 / 팔레트 |
| 제품 이름: | 정확성 ER 마개 | 크기: | ER11, ER16, ER20, ER25, ER32, ER40 |
| 브랜드: | 소포체 마개 | ||
| 강조하다: | ER40 ER 콜렛,ER32 ER 콜렛,ER16 콜렛 |
||

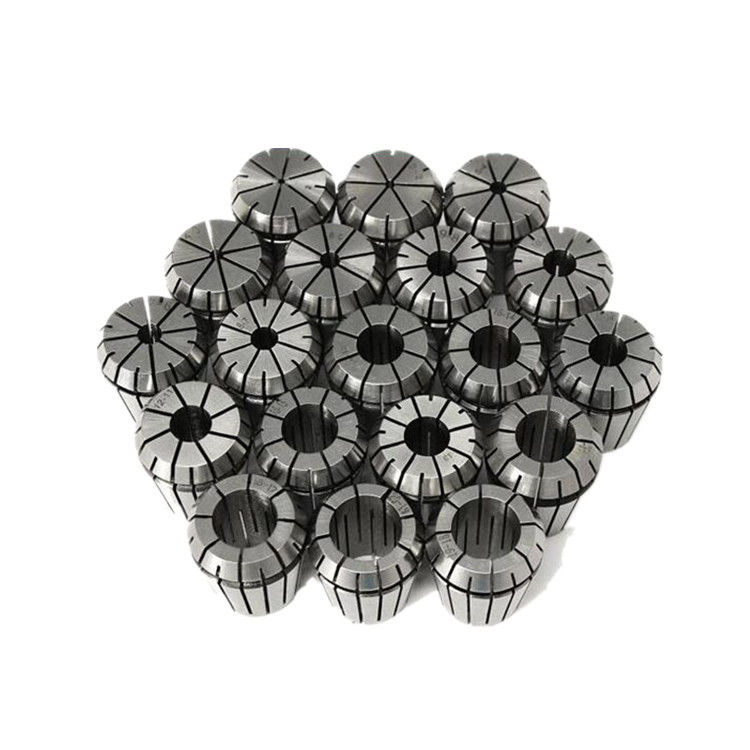

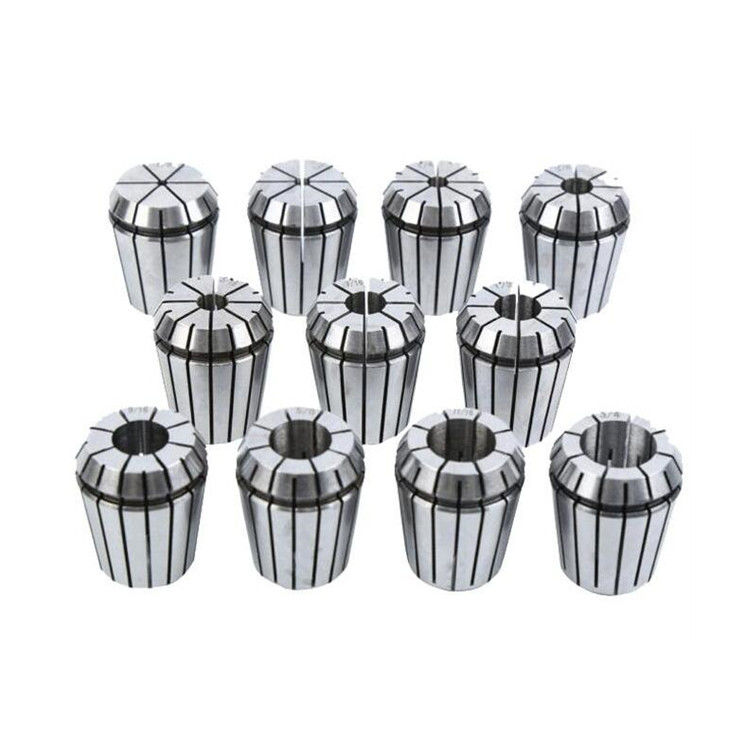

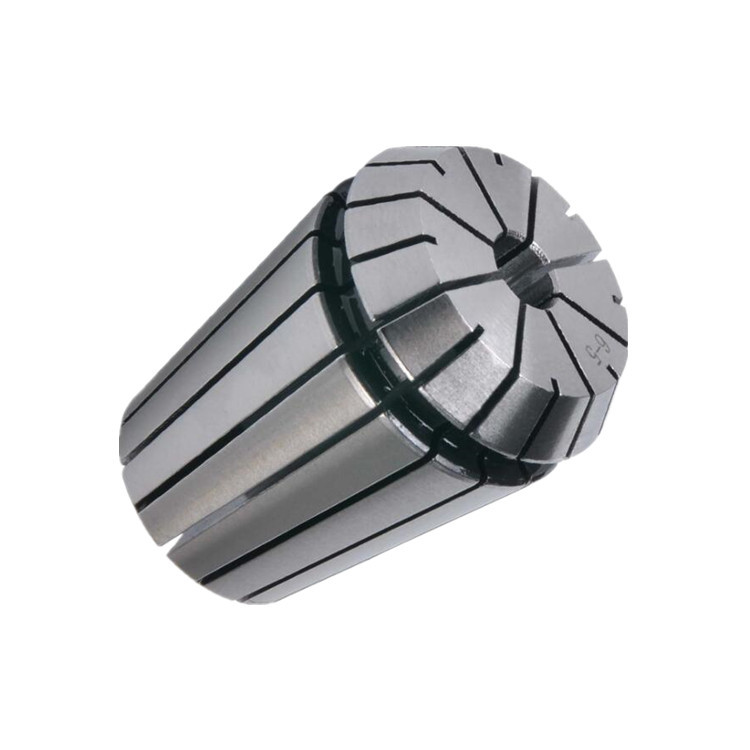

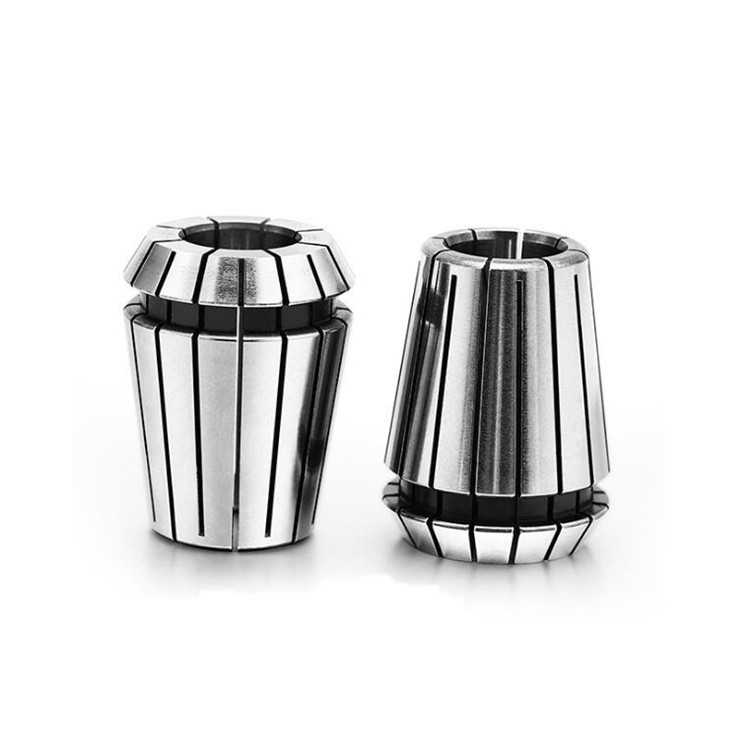

ER16 ER20 ER25 ER32 ER40 ER CNC 도구 보유기 톱니 톱니
ER 콜렛, 또한 비상 콜렛이라고도 알려져 있으며, 가공 작업에 사용되는 콜렛의 일종입니다.그것은 굴착과 같은 가공 작업 중에 안정적으로 장소에서 둥근 작업 부품을 유지하는 데 사용되는 정밀 도구 보유 장치입니다., 밀링, 돌리는.
ER 콜렛은 일반적으로 CNC 기계 및 다른 고 정밀 기계 장비에서 사용됩니다. 그들은 높은 수준의 정확성과 반복성을 제공하기 위해 설계되었습니다.가공 중에 작업 조각이 안정적이고 정확하게 유지되도록 보장합니다..
ER 콜렛은 내부 표면이 톱니 모양의 고체로 구성됩니다. 콜렛은 콜렛 턱에 삽입되며, 콜렛에 압력을 가하여 커트레이트 및 작업 부품을 잡습니다.칼렛은 일반적으로 칼렛 견과류를 사용하여 강화됩니다., 안정적인 잡지를 보장하기 위해 추가 압력을 가합니다.
ER 콜렛은 다양한 크기로 제공되며, 다른 작업 조각 지름에 대응하는 다른 콜렛 크기가 있습니다. 그들은 다양성으로 알려져 있습니다.그들은 주어진 커렛 크기의 범위 내에서 광범위한 작업 조각 크기를 수용 할 수 있기 때문에.
전체적으로, ER 콜렛은 정밀, 다재다능성 및 사용 편의성으로 인해 가공 산업에서 인기있는 선택입니다.그들은 가공 작업 중에 작업 조각을 안전하게 유지하는 신뢰할 수 있고 효율적인 방법을 제공합니다.
| 모델 | d | D | D1 | D2 | L | 접착력 용량 |
||
| ER8 | 10.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 10.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 10.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 20.5-10.0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 10.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 10.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 20.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| 모델 | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
높은 탄력성과 경직성을 가진 높은 정밀성 ER 콜렛은 0.005mm, 0.008mm, 0.015mm의 정확도로 다른 요구를 충족시킵니다.BT30/BT40/BT50에 호환되는 적절한 가공 정확도를 선택합니다.. 65Mn 스프링 스틸로 만들어져, 그것은 좋은 탄력을 가지고 있으며, 더 마모 저항성, 고속 작업 중에 높은 안정성을 유지합니다.각종 CNC에 적합합니다., 녹화 기계 및 기타 장비
응급대:
1마르텐사이트 구조의 열 처리 방법은 효과적으로 변형과 균열을 피합니다.
2· 명확하고 명확한 사양 및 표지판은 탄소 검정 인화염은 진열 보호 및 장기적인 진열 저항을 위해
3깎기 처리 과정 표면 깎기 닦기 처리 경개 저항 및 열 저항
4. 국제 개방 표준 턱의 개방은 미끄러지지 않고 고정됩니다.
5강한 클램핑 힘, 좋은 집중성, 높은 집중성, 가공 중에 jitter 없습니다
6모든 종류의 ER 콜렛은 DIN 6499B 표준에 부합합니다.
7.ER8,ER11,ER16,ER20.ER25,ER32,ER40,ER50 콜렛
