| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QFMH |
| 모델 번호: | ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50 |
| 최소 주문 수량: | 10PCS |
| 가격: | USD 1/PCS |
| 포장 세부 사항: | 플라스틱 상자 |
| 배달 시간: | 5DAYS |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 10000 PC / 달 |
| 정확도: | 0.008 밀리미터 | 적용: | CNC 기계, 제분기, 드릴 기계 |
|---|---|---|---|
| 클램핑 범위: | 1-40mm | 특징: | 고 정밀도, 고급 품질, 긴 서비스 라이프 |
| 단단함: | HRC50-55 | 열처리: | 고주파냉각 |
| 소재: | 65Mn | 패키지: | 플라스틱 박스 / 통 / 팔레트 |
| 제품 이름: | 정확성 ER 마개 | 크기: | ER11, ER16, ER20, ER25, ER32, ER40 |
| 브랜드: | 소포체 마개 | ||
| 강조하다: | 스프링 ER40 콜렛,HRC50 ER 콜렛,CNC 기계 ER 콜렛 |
||

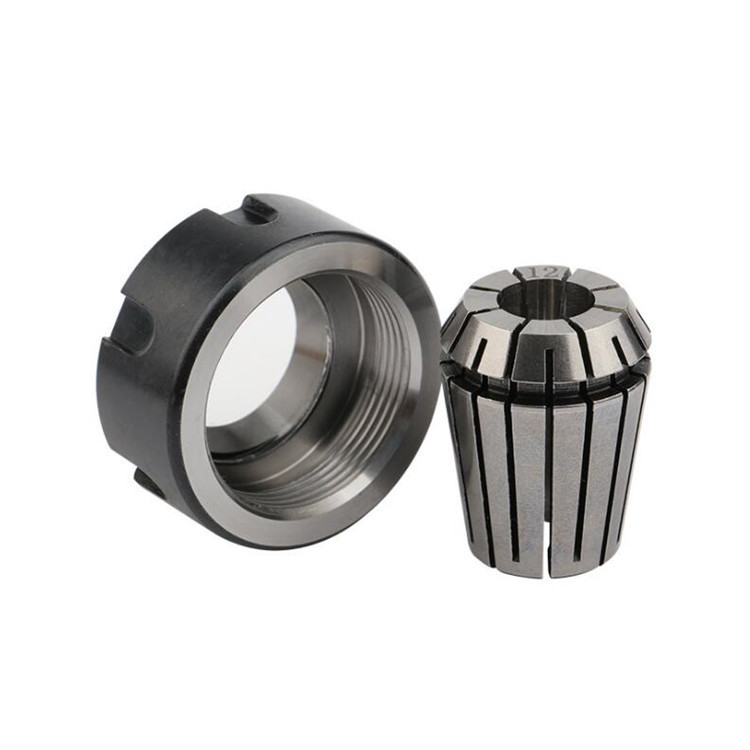

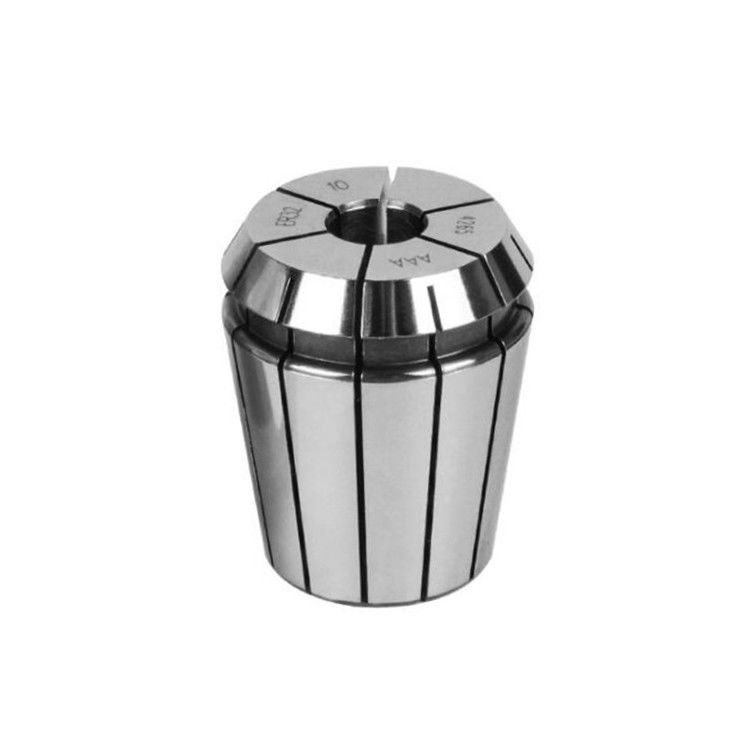

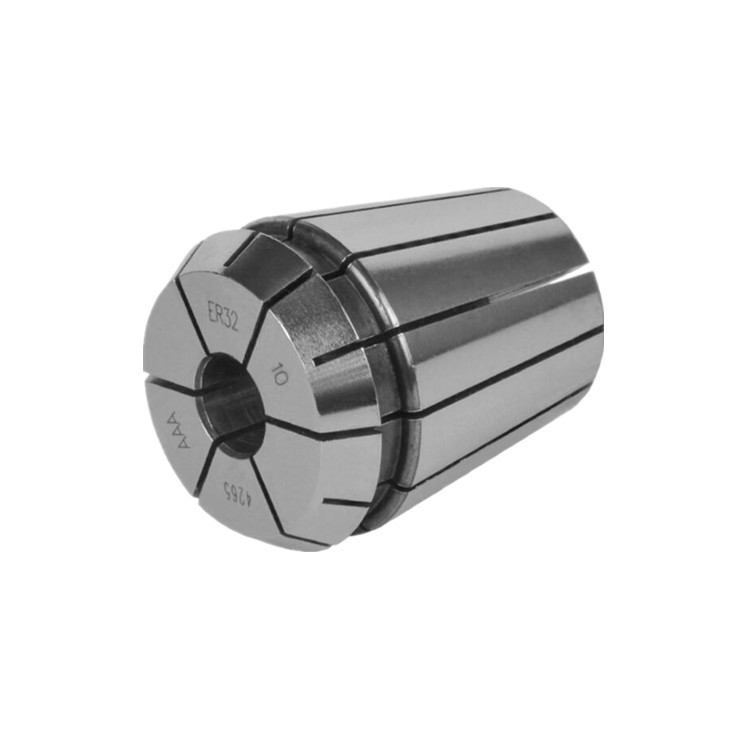

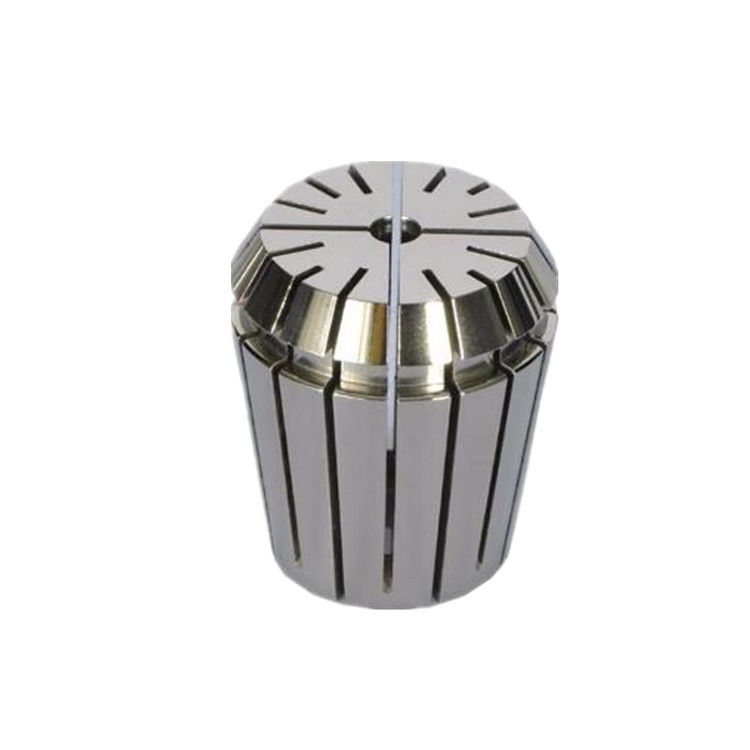

확장 범위 클램핑용 ER40 스프링 콜렛, 8-34mm 범위 스프링 콜렛
ER40 스프링 콜렛은 붓기, 끝 밀러 및 리머와 같은 절단 도구를 잡고 고정하기 위해 가공 작업에서 사용되는 콜렛의 일종입니다. 그들은 ER 콜렛 시스템의 일부입니다.이것은 CNC 프레싱 기계의 도구 보유에 널리 사용되는 표준입니다..
ER40 스프링 콜렛은 26mm에서 34mm의 클램핑 범위를 가지고 있으며, 이는 그 범위 내에서 턱 지름이있는 절단 도구를 안전하게 유지할 수 있음을 의미합니다. 이름의 "ER"는 "확장 범위,"이 컬렛은 다른 ER 컬렛 크기와 비교하여 더 큰 클램핑 범위를 가지고 있음을 나타냅니다.
스프링 콜렛 디자인은 내부 스프링을 압축하거나 풀어주면서 콜렛을 열고 닫을 수 있기 때문에 빠르고 쉬운 도구 변경을 허용합니다.이것은 도구에 단단하고 안전한 잡지를 보장, 도구 유출을 최소화하고 가공 정확도를 향상시킵니다.
ER40 스프링 콜렛은 일반적으로 더 큰 절단 도구와 더 높은 절단 힘을 필요로하는 무거운 프레싱 응용 프로그램에서 사용됩니다. 그들은 ER40 콜렛 턱과 호환됩니다.펠링 머신 스핀들 내부에서 콜렛을 고정시키는 데 사용되는.
전반적으로 ER40 스프링 콜렛은 CNC 프레싱 작업에 대한 신뢰할 수 있고 다재다능한 도구 보유 솔루션으로 도구 클램핑의 정확성과 안정성을 제공합니다.
| 모델 | d | D | D1 | D2 | L | 접착력 용량 |
||
| ER8 | 10.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 10.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 10.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 20.5-10.0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 10.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 10.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 20.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| 모델 | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
DIN6499B ER 콜렛,고도의 정밀성 스프링 ER 콜렛 ER11,er16,er25,er32,er40,ER 콜렛 독특한 디자인은 반지 모양 갈라지기 전에 끝나는 뒷 슬롯으로 인해 기계적으로 밀폐됩니다.완전히 콜렛 앞의 냉각 액체의 흐름을 차단.ER 콜렛 냉각 용액을 통한 절단 도구를 사용할 때, 이러한 콜렛은 절단 도구의 끝으로 100% 냉각 용액 전달을 보장합니다.ER 콜렛 사용 범위: 굴착, 프레싱, 드릴링, 탭, grave, CNC, 스핀드 기계 및 기타 처리.
고 정밀 ER 스프링 콜렛 ER11,er16,er25,er32,er40,공리, 밀링, 터핑 및 밀링을 포함한 다양한 처리에 적용됩니다.
165Mn ER 콜렛; HRC:44-48
2. 스프링 쿨렛 정밀도 0.008 이하 또는 0.015mm 당신의 선택.
3최대 외부 지름 12-41mm의 완전한 모델과 다양한 사양이 선택 가능
4쉽게 손상되지 않습니다, 안정적인 성능, 높은 정확성, 전체 처리 속도 범위 내에서 더 안정적인 클램핑 힘
5. 강한 다재다능성, 작은 대량 및 여러 처리 작업에 적합, 시간을 절약하고, 쉬운 조작. 선택 된 철 실린더는 고 강도, 선택 된 철강에서 제작
6내구성, 높은 정확성, 강한 마모 저항, 그리고 내구성 사용
