| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QFMH |
| 모델 번호: | ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50 |
| 최소 주문 수량: | 10PCS |
| 가격: | USD 1/PCS |
| 포장 세부 사항: | 플라스틱 상자 |
| 배달 시간: | 5DAYS |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 10000 PC / 달 |
| 정확도: | 0.008 밀리미터 | 적용: | CNC 기계, 제분기, 드릴 기계 |
|---|---|---|---|
| 클램핑 범위: | 1-40mm | 특징: | 고 정밀도, 고급 품질, 긴 서비스 라이프 |
| 단단함: | HRC50-55 | 열처리: | 고주파냉각 |
| 소재: | 65Mn | 패키지: | 플라스틱 박스 / 통 / 팔레트 |
| 제품 이름: | 정확성 ER 마개 | 크기: | ER11, ER16, ER20, ER25, ER32, ER40 |
| 브랜드: | 소포체 마개 | ||
| 강조하다: | 밀링 척 ER 콜렛,턱 콜렛 ER11 밀링,ER 콜렛 ER11 |
||
턱 ER11 턱, 1.0-7.0mm, 높은 정확성 클램핑
프레싱 척,고도의 정확성 클램핑 1-16mm CNC ER20 ER25 스프링 ER 콜렛은 고품질의 65Mn 재료로 만들어졌으며 경도는 HRC45-48입니다.우리는 1mm-20mm ER32 콜렛의 모든 크기를 생산합니다., ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50 콜렛의 전체 범위를. 우리는 유머러스 국가에 수출하고 좋은 협력 관계를 구축합니다. 정확도는 0.005mm에서 0입니다.015 참조우리는 또한 쿨렛 턱, 당기는 스터드, 유지 손잡이 등 CNC 기계 도구 액세서리 종류를 제조합니다.

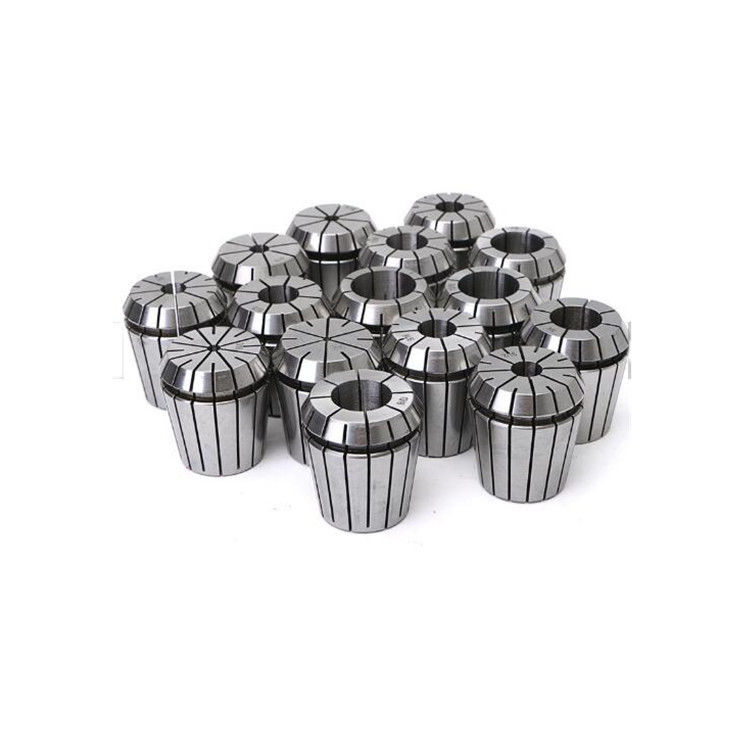

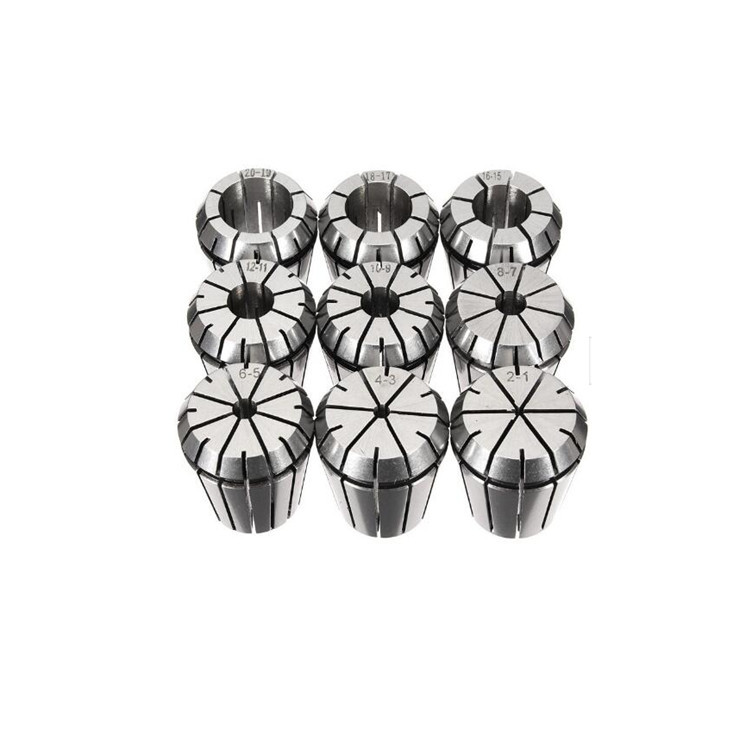

Er Collet, Er16 Collet, Er20 Collet, 정밀 Er Collet 밀링 턱 시리즈 - ER 콜렛
1) 특유의 탄력 강철으로 제작되어 있으며, 우수한 열처리 및 정밀한 쇄도 과정을 거쳐 만들어집니다.
2) 이 커렛은 특정 표준 크기와 다음 크기를 클램프 할 수 있습니다.
3) 세 가지 정확성:00.005mm, 0.01mm, 0.015mm
| 모델 | d | D | D1 | D2 | L | 접착력 용량 |
||

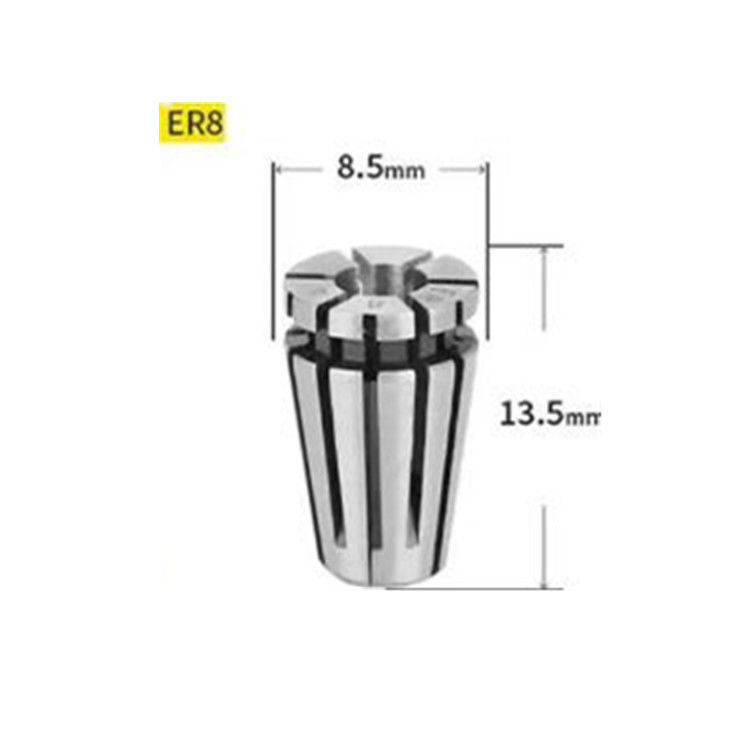

| ER8 | 10.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||

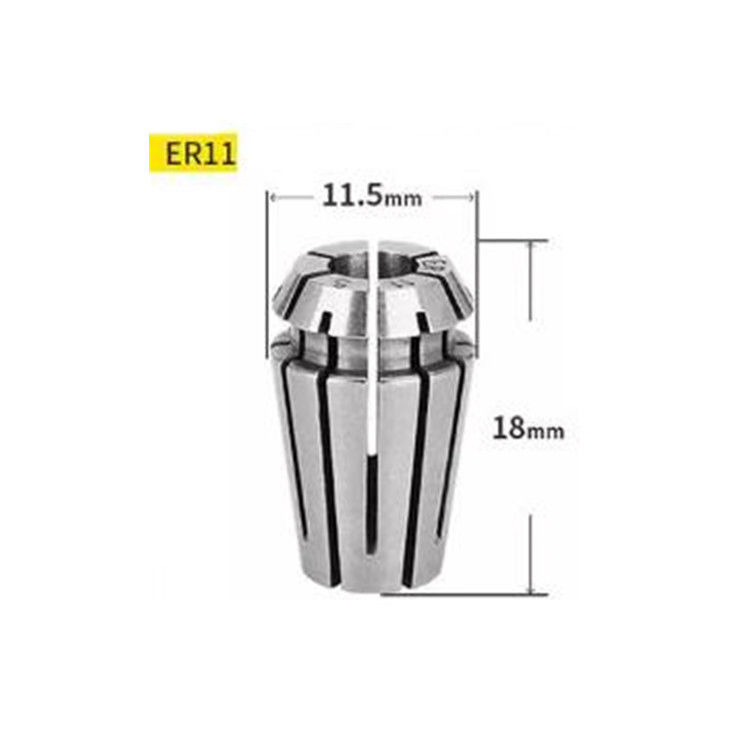

| ER11 | 10.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 10.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 20.5-10.0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 10.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 10.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 20.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| 모델 | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
ER 콜렛 (ER collet) 은 밀링 턱에서 일반적으로 사용되는 콜렛의 일종이다. 그것은 튼튼하게 할 때 팽창하는 톱니 모양의 내부 표면을 가진 원통형 금속 수갑이다.도구 또는 작업 부품을 단단히 잡는 것. ER 콜레트는 끝 밀러, 드릴 및 리머와 같은 둥근 턱 도구를 밀링 턱에 보관하도록 설계되었습니다.
ER 콜렛 시스템은 다재다능성과 정확성으로 인해 프레싱 애플리케이션에서 널리 사용됩니다. 빠른 도구 변경을 허용하고 정확한 가공을 보장하는 좋은 농도성을 제공합니다.응급실 소품은 다양한 크기로 제공됩니다., ER16, ER32 또는 ER40과 같은 숫자로 표시되며 최대 도구 지름을 나타냅니다.
프레싱 턱에 ER 턱을 사용하기 위해, 턱은 턱에 삽입되고 턱 견과류를 사용하여 꽉 잡아당깁니다.도구 또는 작업 조각은 그 다음 매개에 삽입하고 더 견과류를 단단히 고정이것은 도구에 강한 잡힘을 만들어 가공 작업 중에 미끄러지는 것을 방지합니다.
전체적으로, ER 콜레트는 신뢰성, 사용 편의성 및 넓은 라를 보유 할 수있는 능력으로 인해 프레싱 턱에 인기있는 선택입니다.도구의 크기에 따라
