| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | QFMH |
| 모델 번호: | ER32 1/2 |
| 최소 주문 수량: | 10개 |
| 가격: | USD 1/PCS |
| 포장 세부 사항: | 플라스틱 상자 |
| 배달 시간: | 5DAYS |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 10000pcs/월 |
| 정확성: | 00.005mm | 적용: | CNC 기계, 제분기, 드릴 기계 |
|---|---|---|---|
| 단단함: | HRC46-50 | 소재: | 65Mn |
| 패키지: | 플라스틱 박스 / 통 / 팔레트 | 제품 이름: | 소포체 마개 |
| 크기: | 1/2" | 브랜드: | 스프링 ER 콜렛 |
| 정확성: | 높은 정확성 | 클램핑: | 높은 정확성 |
| 제품 종류: | 마개 | 호환성: | 응급실 턱대기 턱대기 |
| 강조하다: | 1/2 ′′ ER 콜렛,0.005mm ER 콜렛,CNC 프레싱 머신 ER 콜렛 |
||

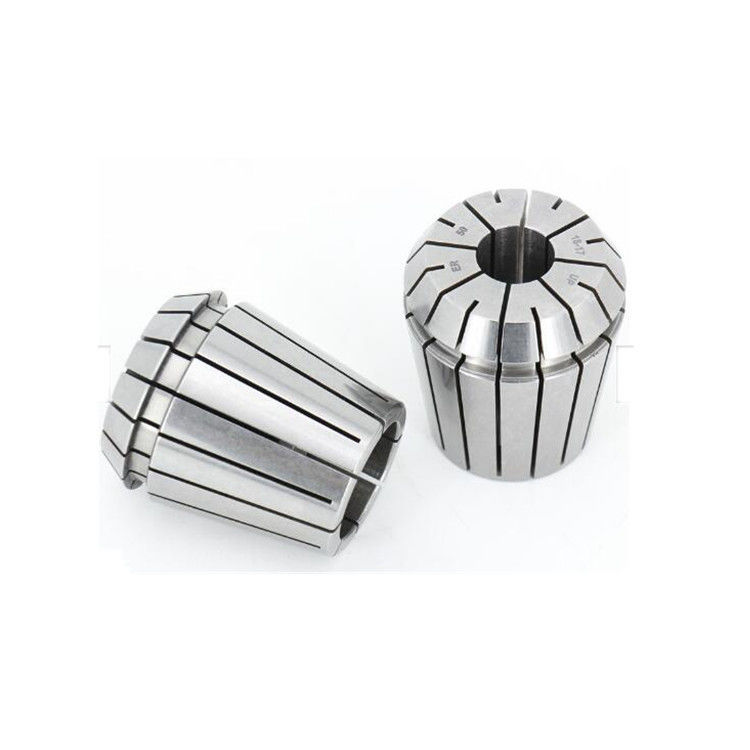

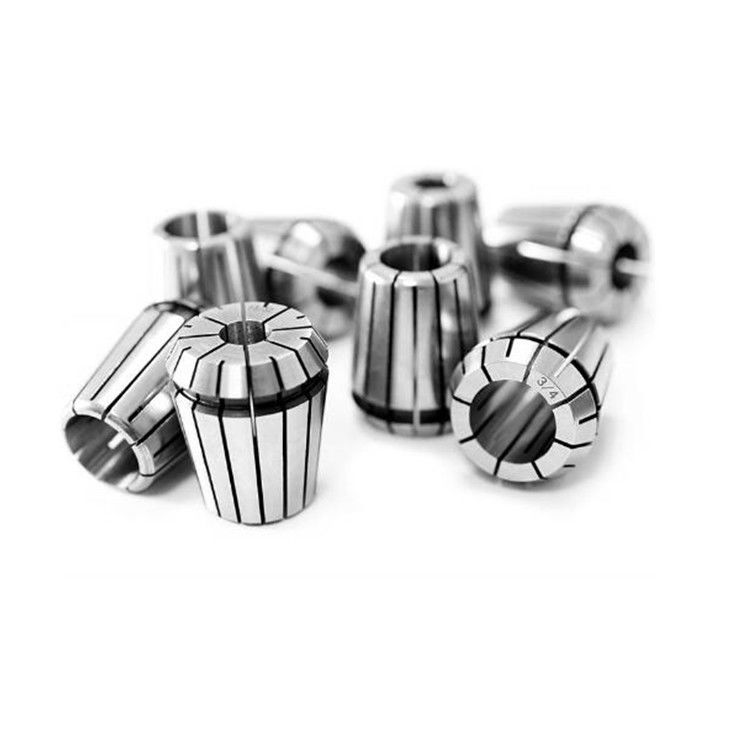

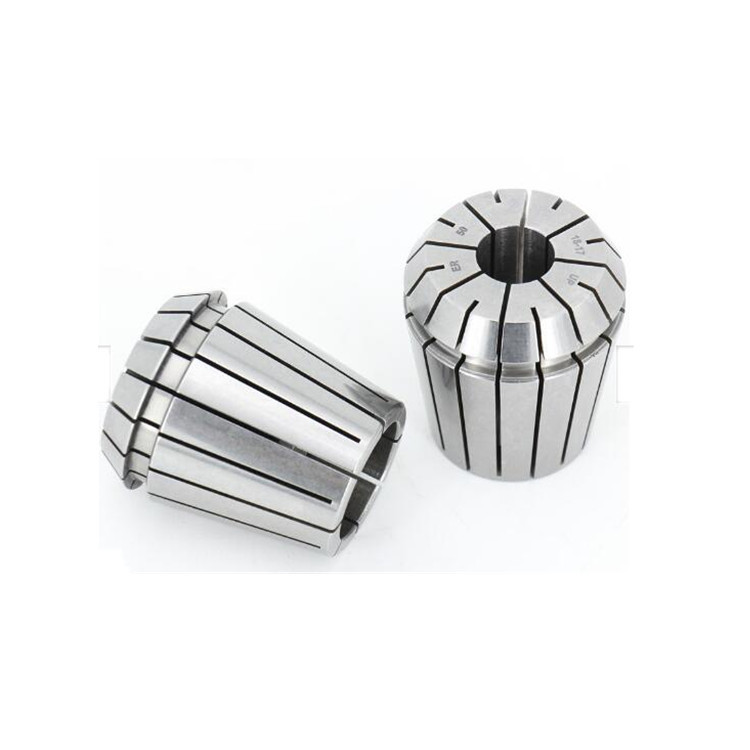

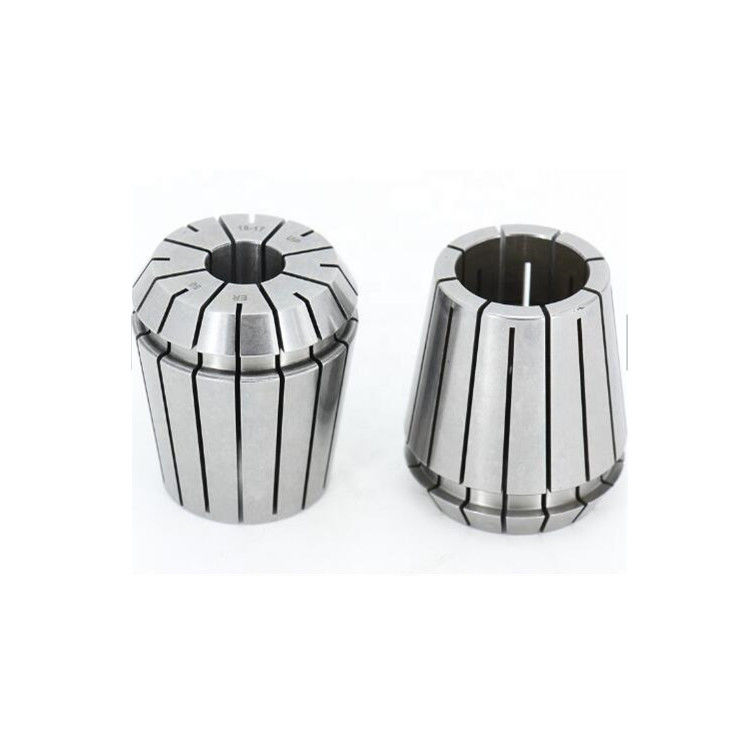

ER32 1/2 "CNC 프레싱 머신용 초정밀 ER 콜렛 정확도 0.005mm
ER32 1/2" 울트라 정밀 ER 콜렛은 ER32 콜렛 턱과 함께 사용하도록 설계된 고품질의 콜렛입니다. 1/2" 턱 도구를 안전하고 정확하게 보관하도록 특별히 설계되었습니다.
고품질의 강철으로 만들어졌으며 정확성과 내구성을 보장하기 위해 엄격한 제조 과정을 거칩니다.독보적 인 디자인 을 가지고 있으며, 최대 잡기 힘 을 제공 하는 동시에 최소화 하 고 있습니다.이것은 정확성이 결정적인 고 정밀 가공 애플리케이션에 이상적입니다.
ER32 1/2 "우르트라 정밀 ER 콜렛은 드릴, 끝 밀러, 리머 및 탭을 포함한 광범위한 도구와 호환됩니다. 일반적으로 CNC 프레싱 머신, 턴,그리고 다른 가공 센터.
전체적으로, ER32 1/2 "Ultra Precision ER Collet는 다양한 가공 애플리케이션에 적합한 신뢰할 수 있고 정확한 도구 홀더입니다.
ER32콜렛그리고 ER-UP:
1재료: 65Mn
2강도: 46-50HRC
3표준: DIN 6499b
4정확도: 0.005mm
ER32 1/2" 콜렛 제작력
냉동 처리
1-185 °C 극장 냉동 처리, 거의 모든 잔류 아우스테니트를 마르텐시트로 변환;
2분출된 나노 크기의 탄화물 입자는 강도와 강도를 증가시킵니다.
3잔류 스트레스를 줄이세요.
4- 마모 저항력도 크게 향상되었습니다.
신속한 처리
| 모델 | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER32 | 16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
ER32 1/2" 콜렛 설치 단계
콜렛 조립
응급실 콜렛클램핑 견과류의 아래쪽에 표시된 점에 있는 클램핑 견과류의 특이 반지 안으로 커렛의 구도를 삽입합니다.도구 보관기에 접착된 나트우리는 토크 랭치로 견과류를 꽉 잡아주는 것이 좋습니다.
분해 ER 콜렛
견과류가 도구 보관기에서 떼어낸 후,표시 반대편에 있는 ER Collet의 얼굴에 압력을 동시에 클램핑 견과류에서 분리 될 때까지 옆으로 압력을.
ER-UP 고밀도의 스프링 턱에 대한 소개:
1고 정밀 스프링 턱은 DIN6499/ISO15488A 및 B 표준의 장점을 결합합니다. 이 유형의 스프링 턱은 주로 좋은 방사선 유출 오류가 필요한 고속 절단에서 사용됩니다.좋은 방사선 유출은 절단 도구의 서비스 수명을 연장 할 수 있습니다.
2전체 클램핑 범위 내에서, T.I.R (광선 분출 오류) ≤ 8 μ M
3클램핑 지름 범위 1mm ~ 36mm
4클램핑 범위는 표준 스프링 턱과 동등합니다

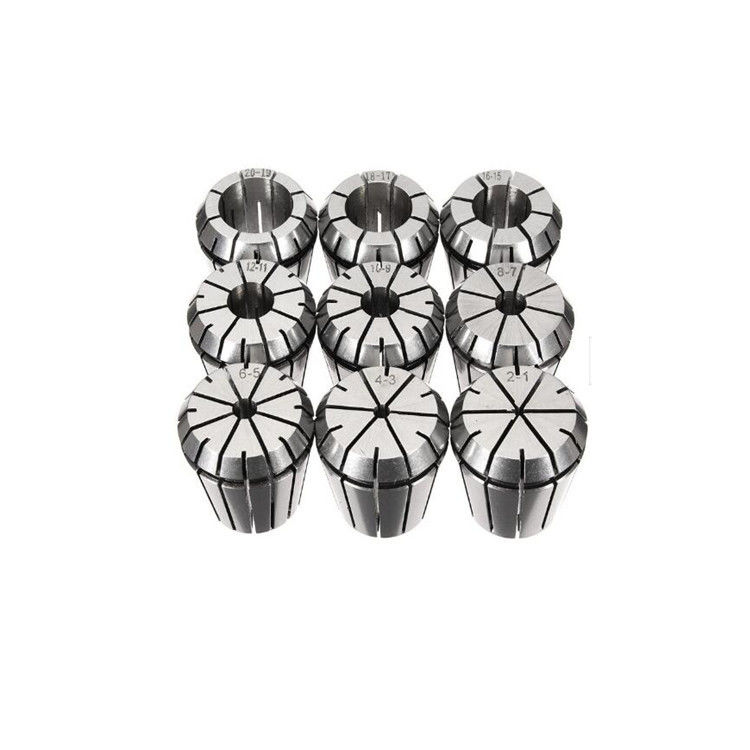

ER-UP 고밀도의 스프링 턱의 사양에 대한 소개:
ER8- UP 고 정밀 턱 클램핑 범위: Φ 1. 1.52, 253, 3.54, 4.5, 5
ER11- UP 고 정밀 턱 클램핑 범위: Φ 1. 1.52, 253, 3.54, 4.55, 5.56, 6.5, 7
ER16- UP 고 정밀 턱 클램핑 범위: Φ 1. 1.52, 253, 3.54, 4.55, 5.56, 6.57, 7.58, 8.59, 9.5, 10
ER20- UP 고 정밀 턱 클램핑 범위: Φ 1. 1.52, 253, 3.54, 4.55, 5.56, 6.57, 7.58, 8.59, 9.510, 10.511, 11.512, 12.5, 13
ER25- UP 고 정밀 턱 클램핑 범위: Φ 1. 1.52, 253, 3.54, 4.55, 5.56, 6.57, 7.58, 8.59, 9.510, 10.511, 11.512, 12.513, 13.514, 14.515번, 15번516, 16.5, 17
ER32-UP 고 정밀 턱 클램핑 범위: Φ 2. 2.53, 3.54, 4.55, 5.56, 6.57, 7.58, 8.59, 9.510, 10.511, 11.512, 12.513, 13.514, 14.515번, 15번516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22
ER40-UP 고 정밀 턱 클램핑 범위: Φ 3. 3.54, 4.55, 5.56, 6.57, 7.58, 8.59, 9.510, 10.511, 11.512, 12.513, 13.514, 14.515번, 15번516, 16.517, 17.518, 18.519, 19.520, 21, 22, 22.523, 23.524, 24.525, 25.526세27.28.29.30
ER50-UP 고 정밀 턱 클램핑 범위: Φ 6.8.10, 12, 14, 16, 18, 18, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36
